Page 4 - Дисертація_Влад_Христина_Ігорівна
P. 4

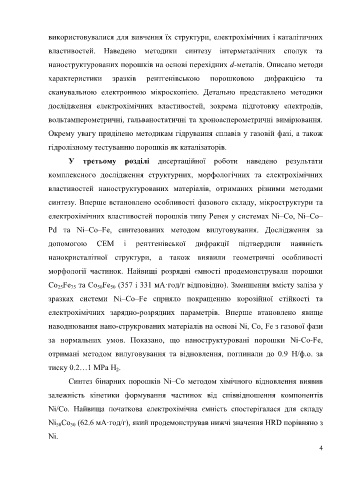

використовувалися для вивчення їх структури, електрохімічних і каталітичних

                  властивостей.  Наведено  методики  синтезу  інтерметалічних  сполук  та

                  наноструктурованих порошків на основі перехідних d-металів. Описано методи

                  характеристики         зразків    рентгенівською         порошковою         дифракцією        та

                  сканувальною  електронною  мікроскопією.  Детально  представлено  методики

                  дослідження  електрохімічних  властивостей,  зокрема  підготовку  електродів,

                  вольтамперометричні, гальваностатичні та хроноасперометричні вимірювання.

                  Окрему увагу приділено методикам гідрування сплавів у газовій фазі, а також

                  гідролізному тестуванню порошків як каталізаторів.

                         У  третьому  розділі  дисертаційної  роботи  наведено  результати

                  комплексного  дослідження  структурних,  морфологічних  та  електрохімічних

                  властивостей  наноструктурованих  матеріалів,  отриманих  різними  методами

                  синтезу. Вперше встановлено особливості фазового складу, мікроструктури та

                  електрохімічних властивостей порошків типу Ренея у системах Ni–Co, Ni–Co–

                  Pd  та  Ni–Co–Fe,  синтезованих  методом  вилуговування.  Дослідження  за

                  допомогою  СЕМ  і  рентгенівської  дифракції  підтвердили  наявність

                  нанокристалітної  структури,  а  також  виявили  геометричні  особливості

                  морфології  частинок.  Найвищі  розрядні  ємності  продемонстрували  порошки


                  Co Fe  та Co Fe  (357 і 331 мА·год/г відповідно). Зменшення вмісту заліза у
                          75
                     25
                                        50
                                   50
                  зразках  системи  Ni–Co–Fe  сприяло  покращенню  корозійної  стійкості  та
                  електрохімічних  зарядно-розрядних  параметрів.  Вперше  втановлено  явище
                  наводнювання нано-струкрованих матеріалів на основі Ni, Co, Fe з газової фази


                  за  нормальних  умов.  Показано,  що  наноструктуровані  порошки  Ni-Co-Fe,
                  отримані  методом  вилуговування  та  відновлення,  поглинали  до  0.9  H/ф.о.  за


                  тиску 0.2…1 MPa H .
                                          2
                         Синтез бінарних порошків Ni–Co методом хімічного відновлення виявив

                  залежність  кінетики  формування  частинок  від  співвідношення  компонентів

                  Ni/Co.  Найвища  початкова  електрохімічна  ємність  спостерігалася  для  складу

                  Ni Co  (62.6 мА·год/г), який продемонстрував нижчі значення HRD порівняно з
                     50
                          50
                  Ni.
                                                                                                                 4
   1   2   3   4   5   6   7   8   9
