Page 5 - Докторська дисертація_Ткачук

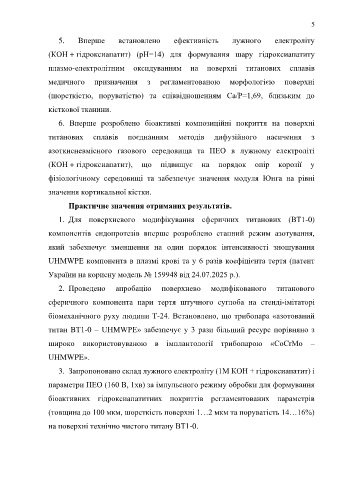

5

5. Вперше встановлено ефективність лужного електроліту

(КОН + гідроксиапатит) (pH=14) для формування шару гідроксиапатиту

плазмо-електролітним оксидуванням на поверхні титанових сплавів

медичного призначення з регламентованою морфологією поверхні

(шорсткістю, поруватістю) та співвідношенням Са/Р=1,69, близьким до

кісткової тканини.

6. Вперше розроблено біоактивні композиційні покриття на поверхні

титанових сплавів поєднанням методів дифузійного насичення з

азоткисневмісного газового середовища та ПЕО в лужному електроліті

(КОН + гідроксиапатит), що підвищує на порядок опір корозії у

фізіологічному середовищі та забезпечує значення модуля Юнга на рівні

значення кортикальної кістки.

Практичне значення отриманих результатів.

1. Для поверхневого модифікування сферичних титанових (ВТ1-0)

компонентів ендопротезів вперше розроблено етапний режим азотування,

який забезпечує зменшення на один порядок інтенсивності зношування

UHMWPE компонента в плазмі крові та у 6 разів коефіцієнта тертя (патент

України на корисну модель № 159948 від 24.07.2025 р.).

2. Проведено апробацію поверхнево модифікованого титанового

сферичного компонента пари тертя штучного суглоба на стенді-імітаторі

біомеханічного руху людини Т-24. Встановлено, що трибопара «азотований

титан ВТ1-0 – UHMWPE» забезпечує у 3 рази більший ресурс порівняно з

широко використовуваною в імплантології трибопарою «СоСrМо –

UHMWPE».

3. Запропоновано склад лужного електроліту (1М КОН + гідроксиапатит) і

параметри ПЕО (160 В, 1хв) за імпульсного режиму обробки для формування

біоактивних гідроксиапатитних покриттів регламентованих параметрів

(товщина до 100 мкм, шорсткість поверхні 1…2 мкм та поруватість 14…16%)

на поверхні технічно чистого титану ВТ1-0.
