Page 4 - Докторська дисертація_Ткачук
P. 4
4

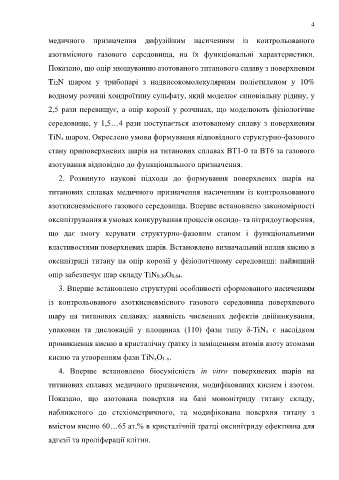

медичного призначення дифузійним насиченням із контрольованого
азотвмісного газового середовища, на їх функціональні характеристики.
Показано, що опір зношуванню азотованого титанового сплаву з поверхневим
Ti2N шаром у трибопарі з надвисокомолекулярним поліетиленом у 10%
водному розчині хондроїтину сульфату, який моделює синовіальну рідину, у
2,5 рази перевищує, а опір корозії у розчинах, що моделюють фізіологічне
середовище, у 1,5…4 рази поступається азотованому сплаву з поверхневим
TiNx шаром. Окреслено умови формування відповідного структурно-фазового
стану приповерхневих шарів на титанових сплавах ВТ1-0 та ВТ6 за газового
азотування відповідно до функціонального призначення.
2. Розвинуто наукові підходи до формування поверхневих шарів на
титанових сплавах медичного призначення насиченням із контрольованого
азоткисневмісного газового середовища. Вперше встановлено закономірності
оксинітрування в умовах конкурування процесів оксидо- та нітридоутворення,
що дає змогу керувати структурно-фазовим станом і функціональними
властивостями поверхневих шарів. Встановлено визначальний вплив кисню в
оксинітриді титану на опір корозії у фізіологічному середовищі: найвищий
опір забезпечує шар складу TiN0,36O0,64.
3. Вперше встановлено структурні особливості сформованого насиченням
із контрольованого азоткисневмісного газового середовища поверхневого
шару на титанових сплавах: наявність численних дефектів двійникування,
упаковки та дислокацій у площинах (110) фази типу δ-TiNx є наслідком
проникнення кисню в кристалічну ґратку із заміщенням атомів азоту атомами
кисню та утворенням фази TiNxO1-x.
4. Вперше встановлено біосумісність in vitro поверхневих шарів на
титанових сплавах медичного призначення, модифікованих киснем і азотом.
Показано, що азотована поверхня на базі мононітриду титану складу,
наближеного до стехіометричного, та модифікована поверхня титану з
вмістом кисню 60…65 ат.% в кристалічній ґратці оксинітриду ефективна для
адгезії та проліферації клітин.
