Page 35 - Докторська дисертація_Ткачук

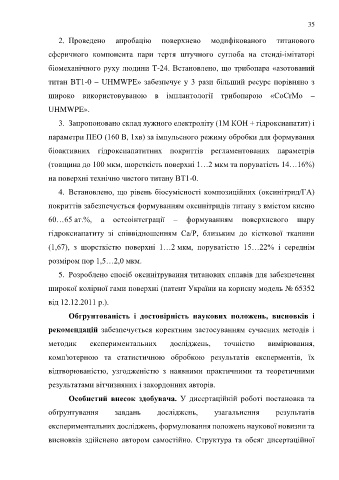

35

2. Проведено апробацію поверхнево модифікованого титанового

сферичного компонента пари тертя штучного суглоба на стенді-імітаторі

біомеханічного руху людини Т-24. Встановлено, що трибопара «азотований

титан ВТ1-0 – UHMWPE» забезпечує у 3 рази більший ресурс порівняно з

широко використовуваною в імплантології трибопарою «СоСrМо –

UHMWPE».

3. Запропоновано склад лужного електроліту (1М КОН + гідроксиапатит) і

параметри ПЕО (160 В, 1хв) за імпульсного режиму обробки для формування

біоактивних гідроксиапатитних покриттів регламентованих параметрів

(товщина до 100 мкм, шорсткість поверхні 1…2 мкм та поруватість 14…16%)

на поверхні технічно чистого титану ВТ1-0.

4. Встановлено, що рівень біосумісності композиційних (оксинітрид/ГА)

покриттів забезпечується формуванням оксинітридів титану з вмістом кисню

60…65 ат.%, а остеоінтеграції – формуванням поверхневого шару

гідроксиапатиту зі співвідношенням Са/Р, близьким до кісткової тканини

(1,67), з шорсткістю поверхні 1…2 мкм, поруватістю 15…22% і середнім

розміром пор 1,5…2,0 мкм.

5. Розроблено спосіб оксинітрування титанових сплавів для забезпечення

широкої колірної гами поверхні (патент України на корисну модель № 65352

від 12.12.2011 р.).

Обгрунтованість і достовірність наукових положень, висновків і

рекомендацій забезпечується коректним застосуванням сучасних методів і

методик експериментальних досліджень, точністю вимірювання,

комп'ютерною та статистичною обробкою результатів експерментів, їх

відтворюваністю, узгодженістю з наявними практичними та теоретичними

результатами вітчизняних і закордонних авторів.

Особистий внесок здобувача. У дисертаційній роботі постановка та

обґрунтування завдань досліджень, узагальнення результатів

експериментальних досліджень, формулювання положень наукової новизни та

висновків здійснено автором самостійно. Структура та обсяг дисертаційної
