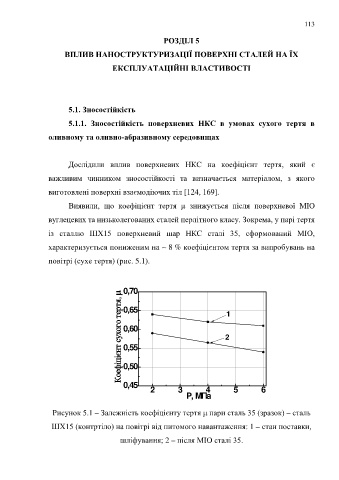

Page 113 - Dys
P. 113
113
РОЗДІЛ 5
ВПЛИВ НАНОСТРУКТУРИЗАЦІЇ ПОВЕРХНІ СТАЛЕЙ НА ЇХ
ЕКСПЛУАТАЦІЙНІ ВЛАСТИВОСТІ
5.1. Зносостійкість
5.1.1. Зносостійкість поверхневих НКС в умовах сухого тертя в
оливному та оливно-абразивному середовищах
Дослідили вплив поверхневих НКС на коефіцієнт тертя, який є
важливим чинником зносостійкості та визначається матеріалом, з якого
виготовлені поверхні взаємодіючих тіл [124, 169].
Виявили, що коефіцієнт тертя µ знижується після поверхневої МІО
вуглецевих та низьколегованих сталей перлітного класу. Зокрема, у парі тертя
із сталлю ШХ15 поверхневий шар НКС сталі 35, сформований МІО,
характеризується пониженим на ~ 8 % коефіцієнтом тертя за випробувань на
повітрі (сухе тертя) (рис. 5.1).
0,70 1
Коефіцієнт сухого тертя, µ 0,60 2
0,65
0,55
0,50
0,45
2 3 4 5 6
P, MПа
Рисунок 5.1 – Залежність коефіцієнту тертя μ пари сталь 35 (зразок) – сталь
ШХ15 (контртіло) на повітрі від питомого навантаження: 1 – стан поставки,
шліфування; 2 – після МІО сталі 35.
