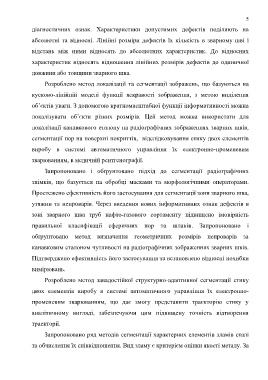

Page 5 - КЛАСИФІКАЦІЯ ЛОКАЛІЗОВАНИХ ДЕФЕКТІВ ЗВАРНИХ ШВІВ НА РЕНТГЕНІВСЬКИХ ЗОБРАЖЕННЯХ ТРУБ

5

діагностичних ознак. Характеристики допустимих дефектів поділяють на

абсолютні та відносні. Лінійні розміри дефектів їх кількість в зварному шві і

відстань між ними відносять до абсолютних характеристик. До відносних

характеристик відносять відношення лінійних розмірів дефектів до одиничної

довжини або товщини зварного шва.

Розроблено метод локалізації та сегментації зображень, що базуються на

кусково-лінійній моделі функції яскравості зображення, з метою виділення

об’єктів уваги. З допомогою кратномасштабної функції інформативності можна

локалізувати об’єкти різних розмірів. Цей метод можна використати для

локалізації канавкового еталону на радіографічних зображеннях зварних швів,

сегментації пор на поверхні покриттів, відслідковування стику двох елементів

виробу в системі автоматичного управління їх електронно-променевим

зварюванням, в медичній рентгенографії.

Запропоновано і обґрунтовано підхід до сегментації радіографічних

знімків, що базується на обробці масками та морфологічними операторами.

Простежено ефективність його застосування для сегментації зони зварного шва,

утяжин та непроварів. Через введення нових інформативних ознак дефектів в

зоні зварного шва труб нафто-газового сортаменту підвищено імовірність

правильної класифікації сферичних пор та шлаків. Запропоновано і
обґрунтовано метод визначення геометричних розмірів непроварів за

канавковим еталоном чутливості на радіографічних зображеннях зварних швів.
Підтверджено ефективність його застосування та встановлено відносні похибки

вимірювань.
Розроблено метод завадостійкої структурно-адаптивної сегментації стику

двох елементів виробу в системі автоматичного управління їх електронно-

променевим зварюванням, що дає змогу представити траєкторію стику у

аналітичному вигляді, забезпечуючи цим підвищену точність відтворення

траекторії.

Запропоновано ряд методів сегментації характерних елементів зламів сталі

та обчислення їх співвідношення. Вид зламу є критерієм оцінки якості металу. За
