Page 21 - Dycert_Havryluk

21

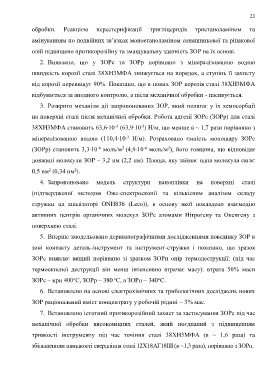

обробки. Реакцією переетерифікації тригліцеридів триетаноламіном та

амінуванням по подвійних зв’язках моноетаноламіном соняшникової та ріпакової

олій підвищено протикорозійну та змащувальну здатність ЗОР на їх основі.

2. Виявлено, що у ЗОРс та ЗОРр порівняно з мінералізованою водою

швидкість корозії сталі 38ХН3МФА знижується на порядок, а ступінь її захисту

від корозії перевищує 90%. Показано, що в нових ЗОР корозія сталі 38ХН3МФА

відбувається за анодного контролю, а після механічної обробки - пасивується.

3. Розкрито механізм дії запропонованих ЗОР, який полягає у їх хемосорбції

на поверхні сталі після механічної обробки. Робота адгезії ЗОРс (ЗОРр) для сталі

-3
-3
38ХН3МФА становить 63,6∙10 (63,9∙10 ) Н/м, що менше в ~ 1,7 рази порівняно з
-3
мінералізованою водою (110,4∙10 Н/м). Розраховано ємність моношару ЗОРс
2
2
(ЗОРр) становить 3,3∙10 моль/м (4,9∙10 моль/м ), його товщина, що відповідає
-6
-6
довжині молекули ЗОР – 3,2 нм (2,2 нм). Площа, яку займає одна молекула сягає
0,5 нм (0,34 нм ).
2
2
4. Запропоновано модель структури наноплівки на поверхні сталі
(підтвердженої методом Оже-спектроскопії та кількісним аналізом складу

стружки на аналізаторі ONH836 (Leco)), в основу якої покладено взаємодію
активних центрів органічних молекул ЗОРс атомами Нітрогену та Оксигену з

поверхнею сталі.
5. Вперше змодельовано дериватографічними дослідженнями поведінку ЗОР в

зоні контакту деталь-інструмент та інструмент-стружка і показано, що зразок
ЗОРс виявляє вищий порівняно зі зразком ЗОРн опір термодеструкції: (під час

термоокисної деструкції він менш інтенсивно втрачає масу): втрата 50% маси

о
ЗОРс – при 400 С, ЗОРр – 380 С, а ЗОРн – 340 С.
о
о
6. Встановлено на основі електрохімічних та трибологічних досліджень нових
ЗОР раціональний вміст концентрату у робочій рідині – 3% мас.

7. Встановлено істотний протикорозійний захист за застосування ЗОРс під час

механічної обробки високоміцних сталей, який поєднаний з підвищенням

тривкості інструменту під час точіння сталі 38ХН3МФА (в ~ 1,6 раза) та

збільшенням швидкості свердління сталі 12Х18АГ18Ш (в ~1,3 раза), порівняно з ЗОРн.
