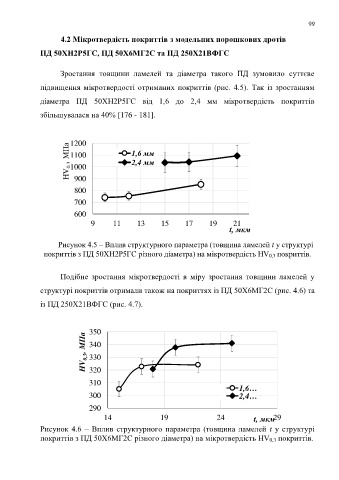

Page 99 - дисертація Головчук

99

4.2 Мікротвердість покриттів з модельних порошкових дротів

ПД 50ХН2Р5ГС, ПД 50Х6МГ2С та ПД 250Х21ВФГС

Зростання товщини ламелей та діаметра такого ПД зумовило суттєве

підвищення мікротвердості отриманих покриттів (рис. 4.5). Так із зростанням

діаметра ПД 50ХН2Р5ГС від 1,6 до 2,4 мм мікротвердість покриттів

збільшувалася на 40% [176 - 181].

1200
МПа 1100 1,6 мм

HV 0,3 1000 2,4 мм

900

800
700

600
9 11 13 15 17 19 21
t, мкм

Рисунок 4.5 – Вплив структурного параметра (товщина ламелей t у структурі
покриттів з ПД 50ХН2Р5ГС різного діаметра) на мікротвердість HV 0,3 покриттів.

Подібне зростання мікротвердості в міру зростання товщини ламелей у

структурі покриттів отримали також на покриттях із ПД 50Х6МГ2С (рис. 4.6) та

із ПД 250Х21ВФГС (рис. 4.7).

350
HV 0,3 , МПа 340

330

320

310
1,6 …
300 2,4 …
290
14 19 24 t, мкм 29

Рисунок 4.6 – Вплив структурного параметра (товщина ламелей t у структурі
покриттів з ПД 50Х6МГ2С різного діаметра) на мікротвердість HV 0,3 покриттів.
