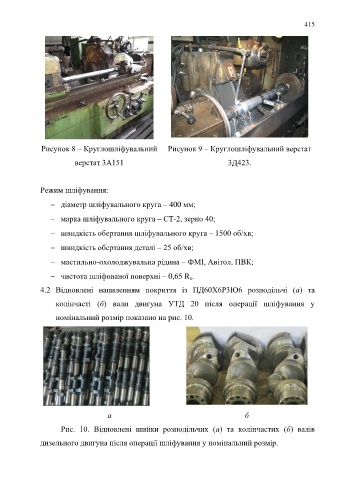

Рисунок 8 – Круглошліфувальний Рисунок 9 – Круглошліфувальний верстат

верстат 3А151 3Д423.

Режим шліфування:

− діаметр шліфувального круга – 400 мм;

− марка шліфувального круга – СТ-2, зерно 40;

− швидкість обертання шліфувального круга – 1500 об/хв;

− швидкість обертання деталі – 25 об/хв;

− мастильно-охолоджувальна рідина – ФМІ, Авітол, ПВК;

− чистота шліфованої поверхні – 0,65 R a.

4.2 Відновлені напиленням покриття із ПД60Х6Р3Ю6 розподільчі (а) та

колінчасті (б) вали двигуна УТД 20 після операції шліфування у

номінальний розмір показано на рис. 10.

а б

Рис. 10. Відновлені шийки розподільчих (а) та колінчастих (б) валів

дизельного двигуна після операції шліфування у номінальний розмір.
