Page 10 - АвторефСемак2

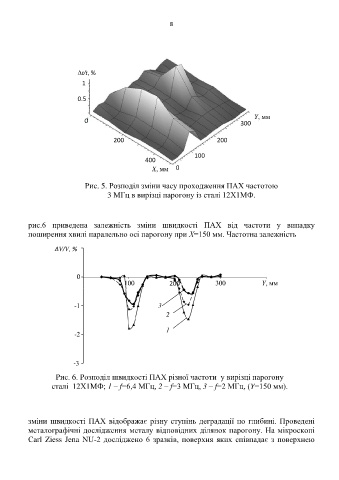

8

∆t/t, %

1

0.5

Y, мм
0 300

200 200

100
400
X, мм 0

Рис. 5. Розподіл зміни часу проходження ПАХ частотою
3 МГц в вирізці парогону із сталі 12Х1МФ.

рис.6 приведена залежність зміни швидкості ПАХ від частоти у випадку
поширення хвилі паралельно осі парогону при Х=150 мм. Частотна залежність

∆V/V, %

0
100 200 300 Y, мм

-1 3
2

1
-2

-3

Рис. 6. Розподіл швидкості ПАХ різної частоти у вирізці парогону
сталі 12Х1МФ; 1 – f=6,4 МГц, 2 – f=3 МГц, 3 – f=2 МГц, (Y=150 мм).

зміни швидкості ПАХ відображає різну ступінь деградації по глибині. Проведені
металографічні дослідження металу відповідних ділянок парогону. На мікроскопі
Сarl Ziess Jena NU-2 досліджено 6 зразків, поверхня яких співпадає з поверхнею
