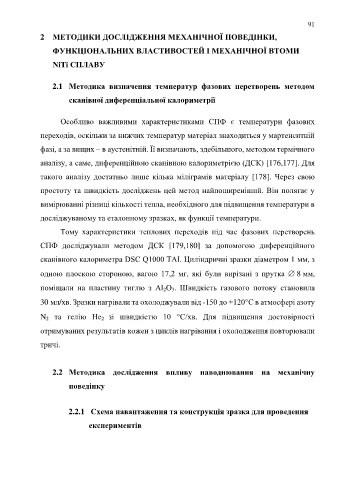

Page 91 - УДК

91

2 МЕТОДИКИ ДОСЛІДЖЕННЯ МЕХАНІЧНОЇ ПОВЕДІНКИ,

ФУНКЦІОНАЛЬНИХ ВЛАСТИВОСТЕЙ І МЕХАНІЧНОЇ ВТОМИ

NiTi СПЛАВУ

2.1 Методика визначення температур фазових перетворень методом

сканівної диференціальної калориметрії

Особливо важливими характеристиками СПФ є температури фазових

переходів, оскільки за нижчих температур матеріал знаходиться у мартенситній

фазі, а за вищих – в аустенітній. Її визначають, здебільшого, методом термічного

аналізу, а саме, диференційною сканівною калориметрією (ДСК) [176,177]. Для

такого аналізу достатньо лише кілька міліграмів матеріалу [178]. Через свою

простоту та швидкість досліджень цей метод найпоширеніший. Він полягає у

вимірюванні різниці кількості тепла, необхідного для підвищення температури в

досліджуваному та еталонному зразках, як функції температури.

Тому характеристики теплових переходів під час фазових перетворень

СПФ досліджували методом ДСК [179,180] за допомогою диференційного

сканівного калориметра DSC Q1000 TAI. Циліндричні зразки діаметром 1 мм, з

одною плоскою стороною, вагою 17,2 мг, які були вирізані з прутка  8 мм,

поміщали на пластину тиглю з Al 2O 3. Швидкість газового потоку становила

30 мл/хв. Зразки нагрівали та охолоджували від -150 до +120С в атмосфері азоту

N 2 та гелію Не 2 зі швидкістю 10 С/хв. Для підвищення достовірності

отримуваних результатів кожен з циклів нагрівання і охолодження повторювали
тричі.

2.2 Методика дослідження впливу наводнювання на механічну

поведінку

2.2.1 Схема навантаження та конструкція зразка для проведення

експериментів
