Page 61 - УДК

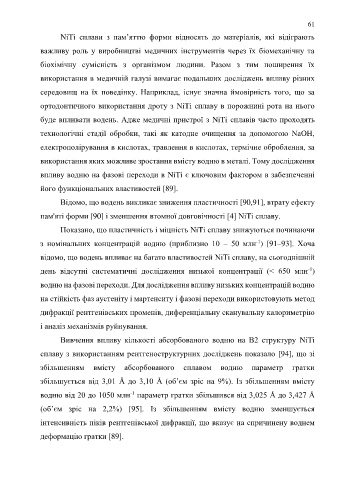

61

NiTi сплави з пам’яттю форми відносять до матеріалів, які відіграють

важливу роль у виробництві медичних інструментів через їх біомеханічну та

біохімічну сумісність з організмом людини. Разом з тим поширення їх

використання в медичній галузі вимагає подальших досліджень впливу різних

середовищ на їх поведінку. Наприклад, існує значна ймовірність того, що за

ортодонтичного використання дроту з NiTi сплаву в порожнині рота на нього

буде впливати водень. Адже медичні пристрої з NiTi сплавів часто проходять

технологічні стадії обробки, такі як катодне очищення за допомогою NaOH,

електрополірування в кислотах, травлення в кислотах, термічне оброблення, за

використання яких можливе зростання вмісту водню в металі. Тому дослідження

впливу водню на фазові переходи в NiTi є ключовим фактором в забезпеченні

його функціональних властивостей [89].

Відомо, що водень викликає зниження пластичності [90,91], втрату ефекту

пам'яті форми [90] і зменшення втомної довговічності [4] NiTi сплаву.

Показано, що пластичність і міцність NiTi сплаву знижуються починаючи

з номінальних концентрацій водню (приблизно 10 – 50 млн ) [91–93]. Хоча
-1
відомо, що водень впливає на багато властивостей NiTi сплаву, на сьогоднішній

день відсутні систематичні дослідження низької концентрації (< 650 млн )
-1

водню на фазові переходи. Для дослідження впливу низьких концентрацій водню
на стійкість фаз аустеніту і мартенситу і фазові переходи використовують метод

дифракції рентгенівських променів, диференціальну сканувальну калориметрію
і аналіз механізмів руйнування.

Вивчення впливу кількості абсорбованого водню на B2 структуру NiTi
сплаву з використанням рентгеноструктурних досліджень показало [94], що зі

збільшенням вмісту абсорбованого сплавом водню параметр гратки

збільшується від 3,01 Å до 3,10 Å (об’єм зріс на 9%). Із збільшенням вмісту

-1
водню від 20 до 1050 млн параметр гратки збільшився від 3,025 Å до 3,427 Å
(об’єм зріс на 2,2%) [95]. Із збільшенням вмісту водню зменшується

інтенсивність піків рентгенівської дифракції, що вказує на спричинену воднем

деформацію гратки [89].
