Page 49 - УДК

49

для стабілізації відгуку матеріалу називають тренуванням [12]. Крім

забезпечення стабільності матеріалу, достатнє тренування може також стати

t
ефективним засобом запобігання перетворенню A → M , тим самим мінімізуючи
dt
до нуля напруження для відновлення форми під час (A ↔ M ) перетворення. Ця
здатність СПФ відновлювати форму при нульових напруженнях відома як ефект

двосторонньої пам'яті форми. Таким чином, фазова діаграма матеріалу, який

t
виявляє таку здатність, не повинна мати зони A ↔ M (Рис. 1.7 і Рис. 1.10).
Для СПФ, який планують використовувати у важливих механізмах, таке

тренування часто реалізовують шляхом прикладання до елементу сталого

напруження з подальшим його термоциклуванням поки реакція не

стабілізується. Приклад цього можна побачити на Рис. 1.12, де петля останнього

циклу найтемніша [2]. Для матеріалів, призначених для псевдопружного

застосування, для тренування використовують декілька циклів навантаження за

сталої температури (Рис. 1.13) [2]. Перший цикл розпочинається з початку

координат, тоді як 18-й цикл  з 2% деформації та виділений темно-сірим

кольором (Рис. 1.13). Таким чином необхідно кілька циклів навантажень для

того, щоб реакція напружень і деформацій стала повторюватися, і це характерно

для всіх сплавів з пам’яттю форми.

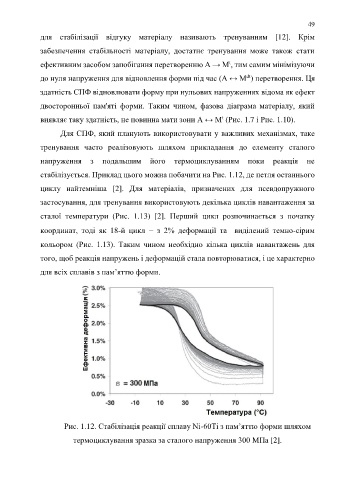

Рис. 1.12. Стабілізація реакції сплаву Ni-60Ti з пам’яттю форми шляхом

термоциклування зразка за сталого напруження 300 МПа [2].
