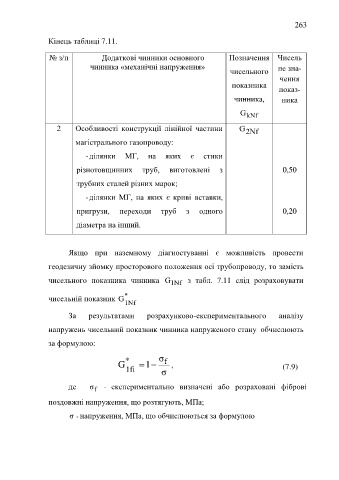

263

Кінець таблиці 7.11.

№ з/п Додаткові чинники основного Позначення Чисель
чинника «механічні напруження» не зна-
чисельного
чення
показника
показ-
чинника, ника

G kNf

2 Особливості конструкції лінійної частини G 2Nf

магістрального газопроводу:

- ділянки МГ, на яких є стики

різнотовщинних труб, виготовлені з 0,50

трубних сталей різних марок;

- ділянки МГ, на яких є криві вставки,

пригрузи, переходи труб з одного 0,20

діаметра на інший.

Якщо при наземному діагностуванні є можливість провести

геодезичну зйомку просторового положення осі трубопроводу, то замість

чисельного показника чинника G 1Nf з табл. 7.11 слід розраховувати

чисельній показник G *
1Nf
За результатами розрахунково-експериментального аналізу

напружень чисельний показник чинника напруженого стану обчислюють

за формулою:

G *  1 σ f , (7.9)
1 fi σ

де σ - експериментально визначені або розраховані фіброві
f

поздовжні напруження, що розтягують, МПа;
σ - напруження, МПа, що обчислюються за формулою
