Page 228 - DISS_NYRKOVA

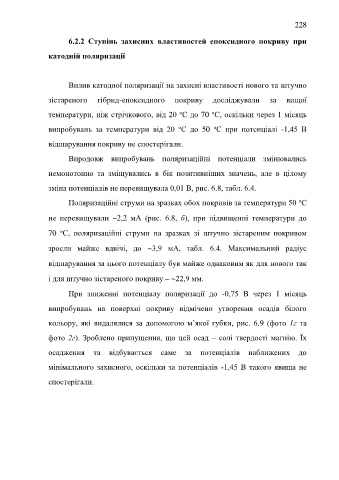

228

6.2.2 Ступінь захисних властивостей епоксидного покриву при

катодній поляризації

Вплив катодної поляризації на захисні властивості нового та штучно

зістареного гібрид-епоксидного покриву досліджували за вищої

о
о
температури, ніж стрічкового, від 20 С до 70 С, оскільки через 1 місяць
о
о
випробувань за температури від 20 С до 50 С при потенціалі -1,45 В
відшарування покриву не спостерігали.

Впродовж випробувань поляризаційні потенціали змінювались

немонотонно та зміщувались в бік позитивніших значень, але в цілому

зміна потенціалів не перевищувала 0,01 В, рис. 6.8, табл. 6.4.

о
Поляризаційні струми на зразках обох покривів за температури 50 С

не перевищували 2,2 мА (рис. 6.8, б), при підвищенні температури до

о
70 С, поляризаційні струми на зразках зі штучно зістареним покривом
зросли майже вдвічі, до 3,9 мА, табл. 6.4. Максимальний радіус

відшарування за цього потенціалу був майже однаковим як для нового так

і для штучно зістареного покриву – 22,9 мм.

При зниженні потенціалу поляризації до -0,75 В через 1 місяць

випробувань на поверхні покриву відмічено утворення осадів білого

кольору, які видалялися за допомогою м’якої губки, рис. 6.9 (фото 1г та

фото 2г). Зроблено припущення, що цей осад – солі твердості магнію. Їх

осадження та відбувається саме за потенціалів наближених до

мінімального захисного, оскільки за потенціалів -1,45 В такого явища не

спостерігали.
