Page 128 - Dys

128

розміщених ділянках інтенсивної зсувної деформації, дуже слабо помітні

сліди циклічного деформування (впадини) у порівнянні із структурою у

вихідному стані. Глибина цих впадин на зразку із НКС значно менша, що

свідчать про їх вищу в’язкість. Основна частина поверхні зламу з

поверхневою НКС характеризується ямковою будовою, що утворюються

внаслідок зародження і коалесценції мікропустот у вершинах тріщин [179].

а б

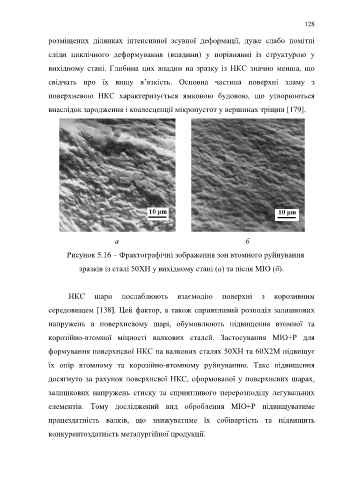

Рисунок 5.16 – Фрактографічні зображення зон втомного руйнування

зразків із сталі 50ХН у вихідному стані (a) та після МІО (б).

НКС шари послаблюють взаємодію поверхні з корозивним

середовищем [138]. Цей фактор, а також сприятливий розподіл залишкових

напружень в поверхневому шарі, обумовлюють підвищення втомної та

корозійно-втомної міцності валкових сталей. Застосування МІО+Р для

формування поверхневої НКС на валкових сталях 50ХН та 60Х2М підвищує

їх опір втомному та корозійно-втомному руйнуванню. Таке підвищення

досягнуто за рахунок поверхневої НКС, сформованої у поверхневих шарах,

залишкових напружень стиску та сприятливого перерозподілу легувальних

елементів. Тому досліджений вид оброблення МІО+Р підвищуватиме

працездатність валків, що знижуватиме їх собівартість та підвищить

конкурентоздатність металургійної продукції.
