Page 72 - Thesis_Lavrys

72

Слід відзначити, що за навантаження 300 Н для сплавів з двофазною

структурою (рис. 3.4) поверхнева мікротвердість сплаву ВТ22 зростає до

значень 4,5±0,1 ГПа, однак за вищих навантажень вона дещо зменшується.

Це можна пояснити тим, що за вищих навантажень під час обкочування у

поверхневому шарі можуть відбуватися процеси динамічного розміцнення

(перенаклепу, знеміцнення), як одного з етапів багатостадійного процесу

пластичної деформації [142, 155, 159].

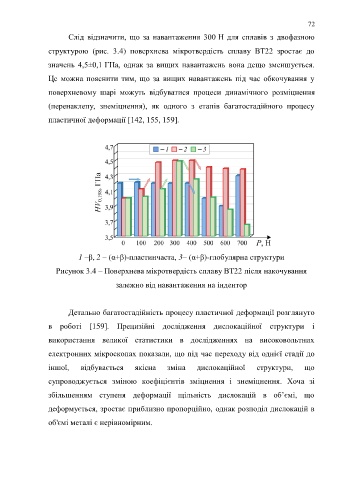

1 –β, 2 – (α+β)-пластинчаста, 3– (α+β)-глобулярна структури

Рисунок 3.4 – Поверхнева мікротвердість сплаву ВТ22 після накочування

залежно від навантаження на індентор

Детально багатостадійність процесу пластичної деформації розглянуто
в роботі [159]. Прецизійні дослідження дислокаційної структури і

використання великої статистики в дослідженнях на високовольтних
електронних мікроскопах показали, що під час переходу від однієї стадії до

іншої, відбувається якісна зміна дислокаційної структури, що

супроводжується зміною коефіцієнтів зміцнення і знеміцнення. Хоча зі

збільшенням ступеня деформації щільність дислокацій в об’ємі, що

деформується, зростає приблизно пропорційно, однак розподіл дислокацій в

об'ємі металі є нерівномірним.
