Page 289 - Кулик В.В.

289

трансзеренний відкол (рис. 5.25г), що і обумовлює низьке значення ΔK fc

(крива 3 на рис. 5.24) [454].

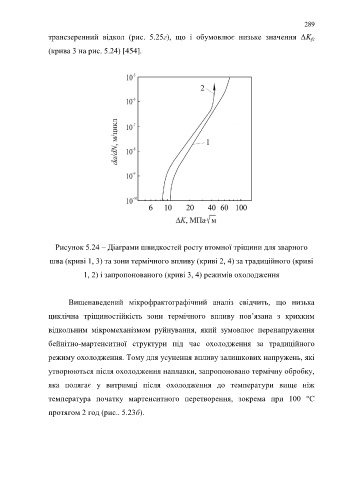

Рисунок 5.24 – Діаграми швидкостей росту втомної тріщини для зварного

шва (криві 1, 3) та зони термічного впливу (криві 2, 4) за традиційного (криві

1, 2) і запропонованого (криві 3, 4) режимів охолодження

Вищенаведений мікрофрактографічний аналіз свідчить, що низька

циклічна тріщиностійкість зони термічного впливу пов’язана з крихким

відкольним мікромеханізмом руйнування, який зумовлює перенапруження

бейнітно-мартенситної структури під час охолодження за традиційного

режиму охолодження. Тому для усунення впливу залишкових напружень, які

утворюються після охолодження наплавки, запропоновано термічну обробку,

яка полягає у витримці після охолодження до температури вище ніж

температура початку мартенситного перетворення, зокрема при 100 °С

протягом 2 год (рис.. 5.23б).
