Page 266 - Кулик В.В.

266

а б

в г

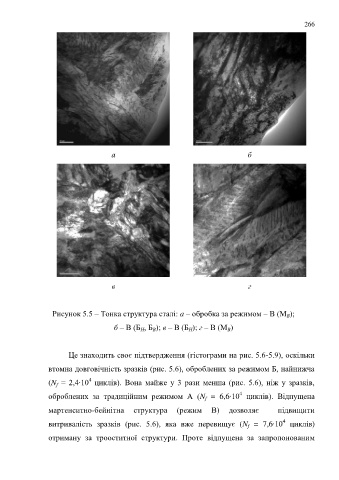

Рисунок 5.5 – Тонка структура сталі: a – обробка за режимом – В (M );
В
б – В (Б , Б ); в – В (Б ); г – В (M )
Н
В
В
Н

Це знаходить своє підтвердження (гістограми на рис. 5.6-5.9), оскільки

втомна довговічність зразків (рис. 5.6), оброблених за режимом Б, найнижча

4
(N = 2,4∙10 циклів). Вона майже у 3 рази менша (рис. 5.6), ніж у зразків,
f
4
оброблених за традиційним режимом А (N = 6,6∙10 циклів). Відпущена
f
мартенситно-бейнітна структура (режим В) дозволяє підвищити

4
витривалість зразків (рис. 5.6), яка вже перевищує (N = 7,6∙10 циклів)
f
отриману за трооститної структури. Проте відпущена за запропонованим
