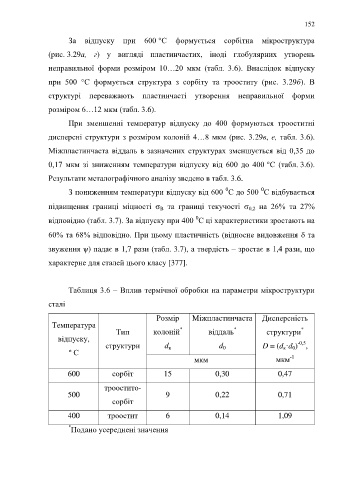

Page 152 - Кулик В.В.

152

За відпуску при 600 °С формується сорбітна мікроструктура

(рис. 3.29а, г) у вигляді пластинчастих, іноді глобулярних утворень

неправильної форми розміром 10…20 мкм (табл. 3.6). Внаслідок відпуску

при 500 °С формується структура з сорбіту та трооститу (рис. 3.29б). В

структурі переважають пластинчасті утворення неправильної форми

розміром 6…12 мкм (табл. 3.6).

При зменшенні температур відпуску до 400 формуються трооститні

дисперсні структури з розміром колоній 4…8 мкм (рис. 3.29в, е, табл. 3.6).

Міжпластинчаста віддаль в зазначених структурах зменшується від 0,35 до

0,17 мкм зі зниженням температури відпуску від 600 до 400 °С (табл. 3.6).

Результати металографічного аналізу зведено в табл. 3.6.

0
0
З пониженням температури відпуску від 600 С до 500 С відбувається
підвищення границі міцності  та границі текучості  на 26% та 27%
0,2
B
0
відповідно (табл. 3.7). За відпуску при 400 С ці характеристики зростають на
60% та 68% відповідно. При цьому пластичність (відносне видовження  та

звуження ψ) падає в 1,7 рази (табл. 3.7), а твердість – зростає в 1,4 рази, що

характерне для сталей цього класу [377].

Таблиця 3.6 – Вплив термічної обробки на параметри мікроструктури

сталі

Розмір Міжпластинчаста Дисперсність
Температура
*
*
*
Тип колоній віддаль структури
відпуску,
структури d d D = (d ·d ) -0,5 ,
к
0
к
0
º С
-1
мкм мкм
600 сорбіт 15 0,30 0,47
троостито-
500 9 0,22 0,71
сорбіт
400 троостит 6 0,14 1,09

* Подано усереднені значення
