34

зображення, результатом якої є протокол дефектоскопії зварного шва, що

містить про типи дефектів, їхнє розташування на зображенні та розміри.

Проаналізувавши роботи [2-69] та наявні комп'ютерні системи

радіографічного контролю, такі як VISTAPLUS III, SABA – Німеччина;

MAXIwheel ™ Xtreme – Канада; МАРС, СОВА, ВідеоРен, КОРС 2.0 – Росія;

цифрові системи «ОБРАЗ-Д1», «DIRECTION D01», «ARISTOS» - Україна (див.

рис 1.1.). процес автоматичного розпізнавання дефектів можна представити у

виді послідовності чотирьох основних процедур (рис. 1.2): попередня обробка

зображення; виявлення дефектів; класифікація дефектів, формування протоколу

дефектоскопії.

а б в

г д

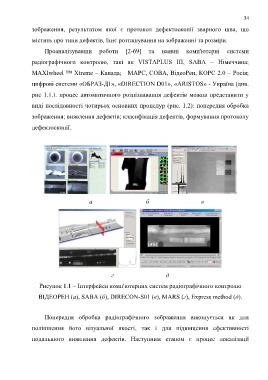

Рисунок 1.1 ‒ Інтерфейси комп'ютерних систем радіографічного контролю

ВІДЕОРЕН (а), SABA (б), DIRECON-S01 (в), MARS (г), Express method (д).

Попередня обробка радіографічного зображення виконується як для

поліпшення його візуальної якості, так і для підвищення ефективності

подальшого виявлення дефектів. Наступним етапом є процес локалізації
