Page 36 - Дисертація ГРЕДІЛЬ_ФМІ

36

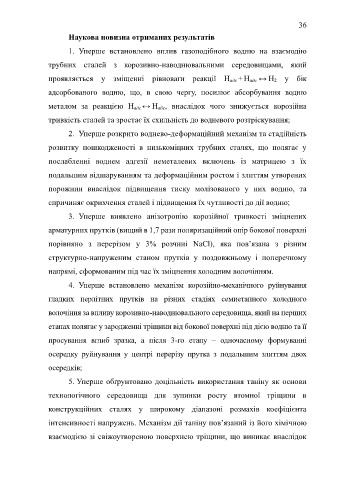

Наукова новизна отриманих результатів
1. Уперше встановлено вплив газоподібного водню на взаємодію

трубних сталей з корозивно-наводнювальними середовищами, який

проявляється у зміщенні рівноваги реакції H адс +H адс ↔ H 2 у бік

адсорбованого водню, що, в свою чергу, посилює абсорбування водню

металом за реакцією H адс ↔ H абс, внаслідок чого знижується корозійна

тривкість сталей та зростає їх схильність до водневого розтріскування;
2. Уперше розкрито воднево-деформаційний механізм та стадійність

розвитку пошкодженості в низькоміцних трубних сталях, що полягає у

послабленні воднем адгезії неметалевих включень із матрицею з їх

подальшим відшаруванням та деформаційним ростом і злиттям утворених

порожнин внаслідок підвищення тиску молізованого у них водню, та

спричиняє окрихчення сталей і підвищення їх чутливості до дії водню;
3. Уперше виявлено анізотропію корозійної тривкості зміцнених

арматурних прутків (вищий в 1,7 рази поляризаційний опір бокової поверхні

порівняно з перерізом у 3% розчині NaCl), яка пов’язана з різним

структурно-напруженим станом прутків у поздовжньому і поперечному

напрямі, сформованим під час їх зміцнення холодним волочінням.

4. Уперше встановлено механізм корозійно-механічного руйнування
гладких перлітних прутків на різних стадіях семиетапного холодного

волочіння за впливу корозивно-наводнювального середовища, який на перших
етапах полягає у зародженні тріщини від бокової поверхні під дією водню та її

просування вглиб зразка, а після 3-го етапу – одночасному формуванні

осередку руйнування у центрі перерізу прутка з подальшим злиттям двох

осередків;

5. Уперше обґрунтовано доцільність використання таніну як основи

технологічного середовища для зупинки росту втомної тріщини в

конструкційних сталях у широкому діапазоні розмахів коефіцієнта

інтенсивності напружень. Механізм дії таніну пов’язаний із його хімічною

взаємодією зі свіжоутвореною поверхнею тріщини, що виникає внаслідок
