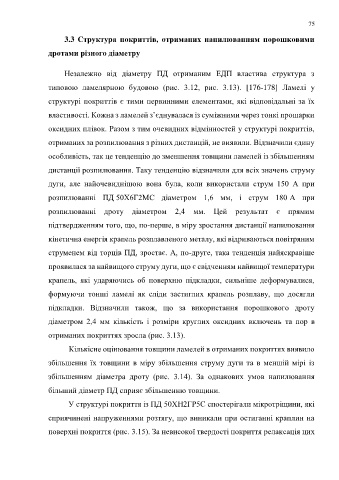

Page 75 - дисертація Головчук

75

3.3 Структура покриттів, отриманих напилюванням порошковими

дротами різного діаметру

Незалежно від діаметру ПД отриманим ЕДП властива структура з

типовою ламелярною будовою (рис. 3.12, рис. 3.13). [176-178] Ламелі у

структурі покриттів є тими первинними елементами, які відповідальні за їх

властивості. Кожна з ламелей з’єднувалася із суміжними через тонкі прошарки

оксидних плівок. Разом з тим очевидних відмінностей у структурі покриттів,

отриманих за розпилювання з різних дистанцій, не виявили. Відзначили єдину

особливість, так це тенденцію до зменшення товщини ламелей із збільшенням

дистанції розпилювання. Таку тенденцію відзначили для всіх значень струму

дуги, але найочевиднішою вона була, коли використали струм 150 А при

розпилюванні ПД 50Х6Г2МС діаметром 1,6 мм, і струм 180 А при

розпилюванні дроту діаметром 2,4 мм. Цей результат є прямим

підтвердженням того, що, по-перше, в міру зростання дистанції напилювання

кінетична енергія крапель розплавленого металу, які відриваються повітряним

струменем від торців ПД, зростає. А, по-друге, така тенденція найяскравіше

проявилася за найвищого струму дуги, що є свідченням найвищої температури

крапель, які ударяючись об поверхню підкладки, сильніше деформувалися,

формуючи тонші ламелі як сліди застиглих крапель розплаву, що досягли
підкладки. Відзначили також, що за використання порошкового дроту

діаметром 2,4 мм кількість і розміри круглих оксидних включень та пор в
отриманих покриттях зросла (рис. 3.13).

Кількісне оцінювання товщини ламелей в отриманих покриттях виявило
збільшення їх товщини в міру збільшення струму дуги та в меншій мірі із

збільшенням діаметра дроту (рис. 3.14). За однакових умов напилювання

більший діаметр ПД сприяє збільшенню товщини.

У структурі покриття із ПД 50ХН2ГР5С спостерігали мікротріщини, які

сприячинені напруженнями розтягу, що виникали при остиганні краплин на

поверхні покриття (рис. 3.15). За невисокої твердості покриття релаксація цих
