Page 68 - дисертація Головчук

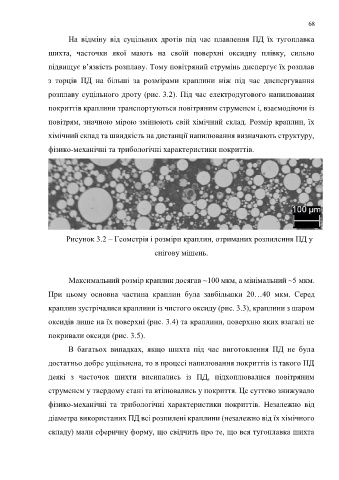

68

На відміну від суцільних дротів під час плавлення ПД їх тугоплавка

шихта, часточки якої мають на своїй поверхні оксидну плівку, сильно

підвищує в’язкість розплаву. Тому повітряний струмінь диспергує їх розплав

з торців ПД на більші за розмірами краплини ніж під час диспергування

розплаву суцільного дроту (рис. 3.2). Під час електродугового напилювання

покриттів краплини транспортуються повітряним струменем і, взаємодіючи із

повітрям, значною мірою змінюють свій хімічний склад. Розмір краплин, їх

хімічний склад та швидкість на дистанції напилювання визначають структуру,

фізико-механічні та трибологічні характеристики покриттів.

Рисунок 3.2 – Геометрія і розміри краплин, отриманих розпилення ПД у

снігову мішень.

Максимальний розмір краплин досягав ~100 мкм, а мінімальний ~5 мкм.

При цьому основна частина краплин була завбільшки 20…40 мкм. Серед
краплин зустрічалися краплини із чистого оксиду (рис. 3.3), краплини з шаром

оксидів лише на їх поверхні (рис. 3.4) та краплини, поверхню яких взагалі не

покривали оксиди (рис. 3.5).

В багатьох випадках, якщо шихта під час виготовлення ПД не була

достатньо добре ущільнена, то в процесі напилювання покриттів із такого ПД

деякі з часточок шихти висипались із ПД, підхоплювалися повітряним

струменем у твердому стані та втілювались у покриття. Це суттєво знижувало

фізико-механічні та трибологічні характеристики покриттів. Незалежно від

діаметра використаних ПД всі розпилені краплини (незалежно від їх хімічного

складу) мали сферичну форму, що свідчить про те, що вся тугоплавка шихта
