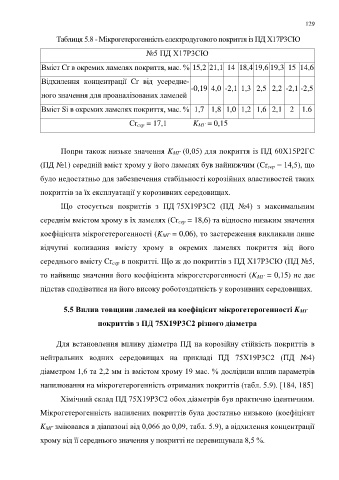

Page 129 - дисертація Головчук

129

Таблиця 5.8 - Мікрогетерогенність електродугового покриття із ПД Х17Р3СЮ

№5 ПД Х17Р3СЮ

Вміст Cr в окремих ламелях покриття, мас. % 15,2 21,1 14 18,4 19,6 19,3 15 14,6

Відхилення концентрації Cr від усередне-
-0,19 4,0 -2,1 1,3 2,5 2,2 -2,1 -2,5
ного значення для проаналізованих ламелей

Вміст Si в окремих ламелях покриття, мас. % 1,7 1,8 1,0 1,2 1,6 2,1 2 1.6

Cr сер = 17,1 K МГ = 0,15

Попри також низьке значення K МГ (0,05) для покриття із ПД 60Х15Р2ГС

(ПД №1) середній вміст хрому у його ламелях був найнижчим (Cr сер = 14,5), що

було недостатньо для забезпечення стабільності корозійних властивостей таких

покриттів за їх експлуатації у корозивних середовищах.

Що стосується покриттів з ПД 75Х19Р3С2 (ПД №4) з максимальним

середнім вмістом хрому в їх ламелях (Cr сер = 18,6) та відносно низьким значення

коефіцієнта мікрогетерогенності (K МГ = 0,06), то застереження викликали лише

відчутні коливання вмісту хрому в окремих ламелях покриття від його

середнього вмісту Cr сер в покритті. Що ж до покриттів з ПД Х17Р3СЮ (ПД №5,

то найвище значення його коефіцієнта мікрогетерогенності (K МГ = 0,15) не дає

підстав сподіватися на його високу роботоздатність у корозивних середовищах.

5.5 Вплив товщини ламелей на коефіцієнт мікрогетерогенності KМГ

покриттів з ПД 75Х19Р3С2 різного діаметра

Для встановлення впливу діаметра ПД на корозійну стійкість покриттів в

нейтральних водних середовищах на прикладі ПД 75Х19Р3С2 (ПД №4)
діаметром 1,6 та 2,2 мм із вмістом хрому 19 мас. % дослідили вплив параметрів

напилювання на мікрогетерогенність отриманих покриттів (табл. 5.9). [184, 185]

Хімічний склад ПД 75Х19Р3С2 обох діаметрів був практично ідентичним.

Мікрогетерогенність напилених покриттів була достатньо низькою (коефіцієнт
K МГ зміювався в діапазоні від 0,066 до 0,09, табл. 5.9), а відхилення концентрації

хрому від її середнього значення у покритті не перевищувала 8,5 %.
