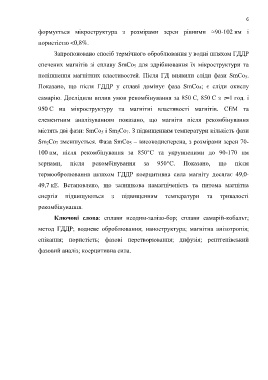

Page 6 - Дисертація_Борух

6

формується мікроструктура з розмірами зерен рівними ≈90-102 нм і

пористістю <0,8%.

Запропоновано спосіб термічного оброблювання у водні шляхом ГДДР

спечених магнітів зі сплаву SmCo 5 для здрібнювання їх мікроструктури та

поліпшення магнітних властивостей. Після ГД виявили сліди фази SmCo 5.

Показано, що після ГДДР у сплаві домінує фаза SmCo 5; є сліди окислу

самарію. Дослідили вплив умов рекомбінування за 850 С, 850 С з =1 год. і

950 С на мікроструктуру та магнітні властивості магнітів. СЕМ та

елементним аналізуванням показано, що магніти після рекомбінування

містять дві фази: SmCo 5 і Sm 2Co 7. З підвищенням температури кількість фази

Sm 2Co 7 зменшується. Фаза SmCo 5 – високодисперсна, з розмірами зерен 70-

100 нм, після рекомбінування за 850°С та укрупненими до 90-170 нм

зернами, після рекомбінування за 950°С. Показано, що після

термообролювання шляхом ГДДР коерцитивна сила магніту досягає 49,0-

49,7 кЕ. Встановлено, що залишкова намагніченість та питома магнітна

енергія підвищуються з підвищенням температури та тривалості

рекомбінування.

Ключові слова: сплави неодим-залізо-бор; сплави самарій-кобальт;

метод ГДДР; водневе оброблювання; наноструктура; магнітна анізотропія;

спікання; пористість; фазові перетворювання; дифузія; рентгенівський

фазовий аналіз; коерцитивна сила.
