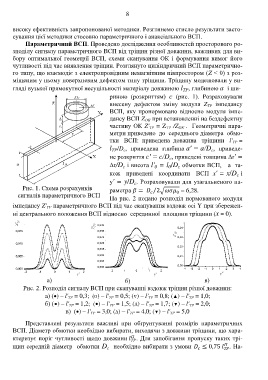

8

       високу ефективність запропонованої методики. Розглянемо стисло результати засто-
       сування цієї методики стосовно параметричного і анаксіального ВСП.
            Параметричний ВСП. Проведено дослідження особливостей просторового ро-
       зподілу сигналу параметричного ВСП від тріщин різної довжини, важливих для ви-
       бору  оптимальної  геометрії  ВСП, схеми  сканування  ОК  і  формування  вимог  його
       чутливості під час виявлення тріщин. Розглянуто циліндричний ВСП параметрично-
       го типу, що взаємодіє з електропровідним немагнітним півпростором (Z < 0) з роз-
       міщеним у ньому поверхневим дефектом типу тріщини. Тріщину моделювали у ви-

       гляді вузької прямокутної несуцільності матеріалу довжиною l , глибиною a  і ши-
                                                                                  ТР
                                                  риною  (розкриттям)  с  (рис.  1).  Розраховували
                                                  внесену  дефектом  зміну  модуля  Z   імпедансу
                                                                                             ТР
                                                  ВСП,  яку  пронормовано  відносно  модуля  імпе-
                                                  дансу ВСП Z  при встановленні на бездефектну
                                                                 ОК
                                                  частину ОК Z'  = Z  /Z        ОК  .  Геометричні пара-
                                                                           ТР
                                                                   ТР
                                                  метри приведено  до  середнього діаметра  обмо-
                                                  тки   ВСП:  приведена  довжина   тріщини   l'  =
                                                                                                        ТР
                                                  l /D ,  приведена  глибина а' = а/D ,  приведе-
                                                        с
                                                   ТР
                                                                                               с
                                                  не розкриття с' = с/D , приведені товщина Δr' =
                                                                            с
                                                  Δr/D  і висота l'  = l /D  обмотки ВСП,   а  та-
                                                                                с
                                                                      0
                                                        с
                                                                            0
                                                  кож   приведені   координати   ВСП  x' = x/D  і
                                                                                                          с
                                                  y' = y/D . Розраховували для узагальненого па-
                                                             с
           Рис. 1. Схема розрахунків              раметра              = 6,28.

         сигналів параметричного ВСП
                                                  На рис. 2 подано розподіл нормованого модуля

       імпедансу Z'  параметричного ВСП під час сканування вздовж осі Y при збережен-
                      ТР
       ні центрального положення ВСП відносно  серединної  площини тріщини (x = 0).












                      а)                                 б)                                 в)
           Рис. 2. Розподіл сигналу ВСП при скануванні вздовж тріщин різної довжини:
                     а) () – l'  = 0,3;  ( ) – l'  = 0,5; () – l'  = 0,8; (▲) – l'  = 1,0;
                                                                   ТР
                               ТР
                                                 ТР
                                                                                     ТР
                     б) ( ) – l'  = 1,2;  () – l'  = 1,5; () – l'  = 1,7; (▼) – l'  = 2,0;
                                                                   ТР
                                                                                     ТР
                                ТР
                                                  ТР
                              в)  () – l'  = 3,0; () – l'  = 4,0; (▼) – l'  = 5,0
                                                                             ТР
                                                           ТР
                                         ТР



            Представлені  результати  важливі  при  обґрунтуванні  розмірів  параметричних
       ВСП. Діаметр обмотки необхідно вибирати, виходячи з довжини тріщини, що хара-

       ктеризує поріг чутливості  щодо довжини   . Для запобігання пропуску таких трі-
                                                           ТР

       щин середній діаметр  обмотки D           с  необхідно вибирати з умови            . На-

                                                                                                    ТР
