29
Кожна бокова система кріплення оснащена циліндричною обоймою 10 із
внутрішнім кільцевим упором 11 з одного боку та внутрішньою різьбою 12 з
протилежного, в яку вкручується кільце 13, що підтискає конічну втулку через
проміжну шайбу. Різьбове кільце 13 лівої бокової системи кріплення з'єднане з
тягою 14.

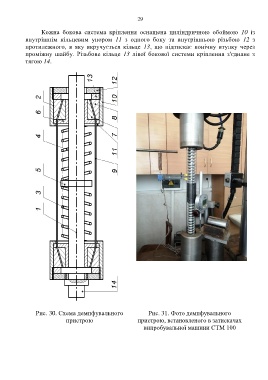

Рис. 30. Схема демпфувального Рис. 31. Фото демпфувального
пристрою пристрою, встановленого в затискачах
випробувальної машини СТМ 100
