27

різниця часів проходження сигналу для зразка порівняння та досліджуваного
зразка дорівнює:
1 1
t  t  L (  ) , (21)
зр
е
V e V зр
де t e ‒ час затримки сигналу у випадку, коли перетворювач розміщений на

Фотоприймач

Лазер

Перетворювач
збудження Зразок

Мікрометричний

столик

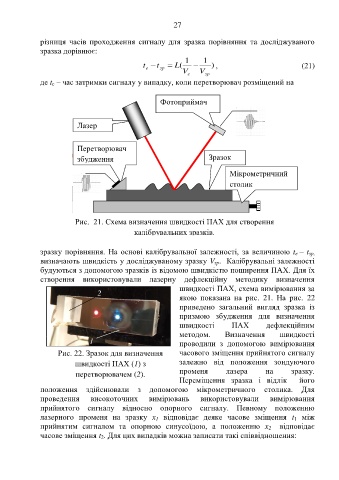

Рис. 21. Схема визначення швидкості ПАХ для створення
калібрувальних зразків.

зразку порівняння. На основі калібрувальної залежності, за величиною t e – t зр,
визначають швидкість у досліджуваному зразку V зр. Калібрувальні залежності
будуються з допомогою зразків із відомою швидкістю поширення ПАХ. Для їх
створення використовували лазерну дефлекційну методику визначення
швидкості ПАХ, схема вимірювання за
2
якою показана на рис. 21. На рис. 22
приведено загальний вигляд зразка із
призмою збудження для визначення
швидкості ПАХ дефлекційним
методом. Визначення швидкості
1 проводили з допомогою вимірювання
Рис. 22. Зразок для визначення часового зміщення прийнятого сигналу

швидкості ПАХ (1) з залежно від положення зондуючого
перетворювачем (2). променя лазера на зразку.
Переміщення зразка і відлік його
положення здійснювали з допомогою мікрометричного столика. Для
проведення високоточних вимірювань використовували вимірювання
прийнятого сигналу відносно опорного сигналу. Певному положенню
лазерного променя на зразку х 1 відповідає деяке часове зміщення t 1 між
прийнятим сигналом та опорною синусоїдою, а положенню х 2 відповідає
часове зміщення t 2. Для цих випадків можна записати такі співвідношення:
