Page 89 - 2

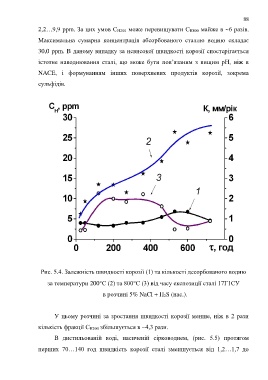

88

2,2…9,9 ppm. За цих умов С Н200 може перевищувати С Н800 майже в ~6 разів.

Максимальна сумарна концентрація абсорбованого сталлю водню складає

30,0 ppm. В даному випадку за невисокої швидкості корозії спостерігається

істотне наводнювання сталі, що може бути пов’язаним з вищим рН, ніж в

NACE, і формуванням інших поверхневих продуктів корозії, зокрема

сульфідів.

Рис. 5.4. Залежність швидкості корозії (1) та кількості десорбованого водню

за температури 200С (2) та 800С (3) від часу експозиції сталі 17Г1СУ

в розчині 5% NaCl + Н 2S (нас.).

У цьому розчині за зростання швидкості корозії менше, ніж в 2 рази

кількість фракції С Н200 збільшується в ~4,3 рази.

В дистильованій воді, насиченій сірководнем, (рис. 5.5) протягом

перших 70…140 год швидкість корозії сталі зменшується від 1,2…1,7 до
