Page 85 - 2

84

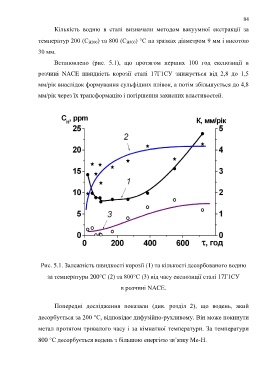

Кількість водню в сталі визначали методом вакуумної екстракції за

температур 200 (С Н200) та 800 (С Н800) С на зразках діаметром 9 мм і висотою

30 мм.

Встановлено (рис. 5.1), що протягом перших 100 год експозиції в

розчині NACE швидкість корозії сталі 17Г1СУ знижується від 2,8 до 1,5

мм/рік внаслідок формування сульфідних плівок, а потім збільшується до 4,8

мм/рік через їх трансформацію і погіршення захисних властивостей.

Рис. 5.1. Залежність швидкості корозії (1) та кількості десорбованого водню

за температури 200С (2) та 800С (3) від часу експозиції сталі 17Г1СУ

в розчині NACE.

Попередні дослідження показали (див. розділ 2), що водень, який

десорбується за 200 С, відповідає дифузійно-рухливому. Він може покинути

метал протягом тривалого часу і за кімнатної температури. За температури

800 С десорбується водень з більшою енергією зв’язку Ме-Н.
