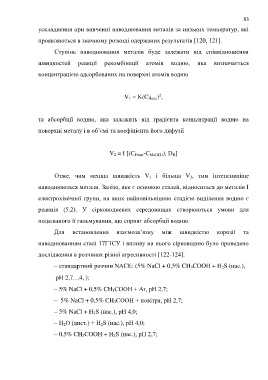

Page 84 - 2

83

ускладнення при вивченні наводнювання металів за низьких температур, які

проявляються в значному розкиді одержаних результатів [120, 121].

Ступінь наводнювання металів буде залежати від співвідношення

швидкостей реакції рекомбінації атомів водню, яка визначається

концентрацією адсорбованих на поверхні атомів водню

2
V 1 = K(C Hадс) ,

та абсорбції водню, яка залежить від градієнта концентрації водню на

поверхні металу і в об’ємі та коефіцієнта його дифузії

V 2 = f [(C Hадс-С Ме(Н2)), D H]

Отже, чим менша швидкість V 1 і більша V 2, тим інтенсивніше

наводнюються метали. Залізо, яке є основою сталей, відноситься до металів І

електрохімічної групи, на яких найповільнішою стадією виділення водню є

реакція (5.2). У сірководневих середовищах створюються умови для

подальшого її гальмування, що сприяє абсорбції водню.

Для встановлення взаємозв’язку між швидкістю корозії та

наводнюванням сталі 17Г1СУ і впливу на нього сірководню було проведено

дослідження в розчинах різної агресивності [122-124]:

– стандартний розчин NACE: (5% NaCl + 0,5% CH 3COOH + H 2S (нас.),

рН 2,74, );

– 5% NaCl + 0,5% CH 3COOH + Аr, рН 2,7;

– 5% NaCl + 0,5% CH 3COOH + повітря, рН 2,7;

– 5% NaCl + H 2S (нас.), рН 4,0;

– Н 2О (дист.) + H 2S (нас.), рН 4,0;

– 0,5% CH 3COOH + H 2S (нас.), рН 2,7;
