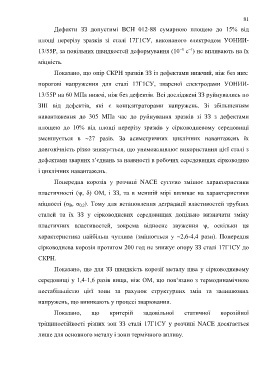

Page 82 - 2

81

Дефекти ЗЗ допустимі ВСН 012-88 сумарною площею до 15% від

площі перерізу зразків зі сталі 17Г1СУ, виконаного електродом УОНИИ-

–1
13/55Р, за повільних швидкостей деформування (10 с ) не впливають на їх
–5
міцність.

Показано, що опір СКРН зразків ЗЗ із дефектами нижчий, ніж без них:

порогові напруження для сталі 17Г1СУ, звареної електродами УОНИИ-

13/55Р на 60 МПа нижчі, ніж без дефектів. Всі досліджені ЗЗ руйнувались по

ЗШ від дефектів, які є концентраторами напружень. Зі збільшенням

навантаження до 305 МПа час до руйнування зразків зі ЗЗ з дефектами

площею до 10% від площі перерізу зразків у сірководневому середовищі

зменшується в ~27 разів. За асиметричних циклічних навантажень їх

довговічність різко знижується, що унеможливлює використання цієї сталі з

дефектами зварних з’єднань за наявності в робочих середовищах сірководню

і циклічних навантажень.

Попередня корозія у розчині NACE суттєво змінює характеристики

пластичності (ψ, δ) ОМ, і ЗЗ, та в меншій мірі впливає на характеристики

міцності (σ B, σ 0,2). Тому для встановлення деградації властивостей трубних

сталей та їх ЗЗ у сірководневих середовищах доцільно визначати зміну

пластичних властивостей, зокрема відносне звуження ψ, оскільки ця
характеристика найбільш чутлива (змінюється у ~2,6-4,4 рази). Попередня

сірководнева корозія протягом 200 год не знижує опору ЗЗ сталі 17Г1СУ до
СКРН.

Показано, що для ЗЗ швидкість корозії металу шва у сірководневому
середовищі у 1,4-1,6 разів вища, ніж ОМ, що пов‘язано з термодинамічною

нестабільністю цієї зони за рахунок структурних змін та залишкових

напружень, що виникають у процесі зварювання.

Показано, що критерій задовільної статичної корозійної

тріщиностійкості різних зон ЗЗ сталі 17Г1СУ у розчині NACE досягається

лише для основного металу і зони термічного впливу.
