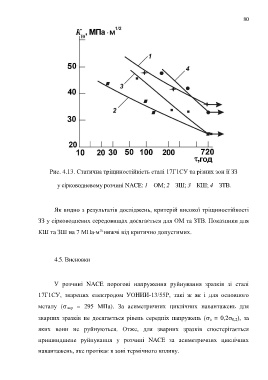

Page 81 - 2

80

Рис. 4.13. Статична тріщиностійкість сталі 17Г1СУ та різних зон її ЗЗ

у сірководневому розчині NACE: 1 – ОМ; 2 – ЗШ; 3 – КШ; 4 – ЗТВ.

Як видно з результатів досліджень, критерій високої тріщиностійкості

ЗЗ у сірководневих середовищах доcягається для ОМ та ЗТВ. Показники для

КШ та ЗШ на 7 МПам нижчі від критично допустимих.
½

4.5. Висновки

У розчині NACE порогові напруження руйнування зразків зі сталі

17Г1СУ, зварених електродом УОНИИ-13/55Р, такі ж як і для основного

металу ( пор = 295 МПа). За асиметричних циклічних навантажень для

зварних зразків не досягається рівень середніх напружень ( а = 0,2 0,2), за

яких вони не руйнуються. Отже, для зварних зразків спостерігається

пришвидшене руйнування у розчині NACE за асиметричних циклічних

навантажень, яке протікає в зоні термічного впливу.
