Page 80 - 2

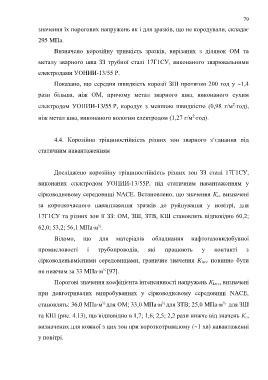

79

значення їх порогових напружень як і для зразків, що не кородували, складає

295 МПа.

Визначено корозійну тривкість зразків, вирізаних з ділянок ОМ та

металу зварного шва ЗЗ трубної сталі 17Г1СУ, виконаного зварювальними

електродами УОНИИ-13/55 Р.

Показано, що середня швидкість корозії ЗШ протягом 200 год у ~1,4

рази більша, ніж ОМ, причому метал зварного шва, виконаного сухим

2
електродом УОНИИ-13/55 Р, кородує з меншою швидкістю (0,98 г/м год),

2
ніж метал шва, виконаного вологим електродом (1,27 г/м год).

4.4. Корозійна тріщиностійкість різних зон зварного з‘єднання під

статичним навантаженням

Досліджено корозійну тріщиностійкість різних зон ЗЗ сталі 17Г1СУ,

виконаних електродом УОНИИ-13/55Р, під статичним навантаженням у

сірководневому середовищі NACE. Встановлено, що значення К с, визначені

за короткочасного навантаження зразків до руйнування у повітрі, для

17Г1СУ та різних зон її ЗЗ: ОМ, ЗШ, ЗТВ, КШ становлять відповідно 60,2;

½
62,0; 53,2; 56,1 МПам .
Відомо, що для матеріалів обладнання нафтогазовидобувної

промисловості і трубопроводів, які працюють у контакті з

сірководеньвмісними середовищами, граничне значення К Іscc повинно бути

½
не нижчим за 33 МПа·м [97].
Порогові значення коефіцієнта інтенсивності напружень К Іscc, визначені

при довготривалих випробуваннях у сірководневому середовищі NACE,

½
½
½
становлять: 36,0 МПам для ОМ; 33,0 МПам для ЗТВ; 25,0 МПам для ЗШ
та КШ (рис. 4.13), що відповідно в 1,7; 1,6; 2,5; 2,2 рази нижче від значень К с,
визначених для кожної з цих зон при короткотривалому (~1 хв) навантаженні

у повітрі.
