75

13/55Р становлять  пор = 0,65 0,2 = 235 МПа (рис. 4.9 кр. 1), тобто на 60 МПа

менші, ніж для бездефектних ЗЗ.

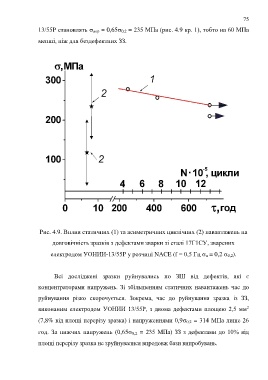

Рис. 4.9. Вплив статичних (1) та асиметричних циклічних (2) навантажень на

довговічність зразків з дефектами зварки зі сталі 17Г1СУ, зварених

електродом УОНИИ-13/55Р у розчині NACE (f = 0,5 Гц  а = 0,2  0,2).

Всі досліджені зразки руйнувались по ЗШ від дефектів, які є
концентраторами напружень. Зі збільшенням статичних навантажень час до

руйнування різко скорочується. Зокрема, час до руйнування зразка із ЗЗ,
2
виконаним електродом УОНИИ 13/55Р, з двома дефектами площею 2,5 мм

(7,8% від площі перерізу зразка) і напруженнями 0,9 0,2 = 314 МПa лише 26

год. За нижчих напружень (0,65 0,2 = 235 МПа) ЗЗ з дефектами до 10% від

площі перерізу зразка не зруйнувалися впродовж бази випробувань.
